了解工字電感的各項參數

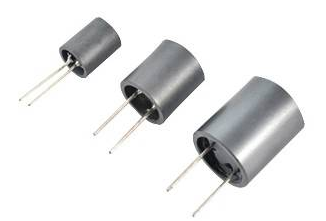

工字電感是我們在插件作業中會經常看見且用到的電子元器件中的一種;一般是在工業磁芯上,依據不同的參數要求進行繞線圈,并有引出兩個引腳,這樣制成的電感我們把它叫做工字電感。
工字電感的特色和作用:具有高功率及高磁飽滿性,低阻抗、體積小的特色。工字電感,不僅體積小,而且比較簡單裝置快捷屬于插件型電感,占用空間小、高Q值因素、分布電容較小、自共振頻率較高;特別導針結構,不易發生閉路現象。工字電感常用標準型號有:PK0304 PK0406 PK0507 PK0707 PK0608 PK0810 PK0912 PK1012等等,這些標準型號比較常用的工字電感挑選都看什么參數?
磁芯直徑大小對工字電感的影響:
1、磁芯直徑越大同樣的線徑繞制的匝數會越多,電感量會越大。
2、在其它參數不變的情況下,磁芯直徑添加,感值變小,DCR變大,直流疊加才能變大。原因是銅線隔斷磁通,讓磁路變長,總磁阻變大,L=N^2/R, R變大,L變小。
3、如果保持線徑、圈數不變,加大磁芯中柱,依據電感計算公式L=4*π*μi*Ae/Le,橫截面積添加了,電感量就會添加,耐電流才能添加,內阻也會添加。
