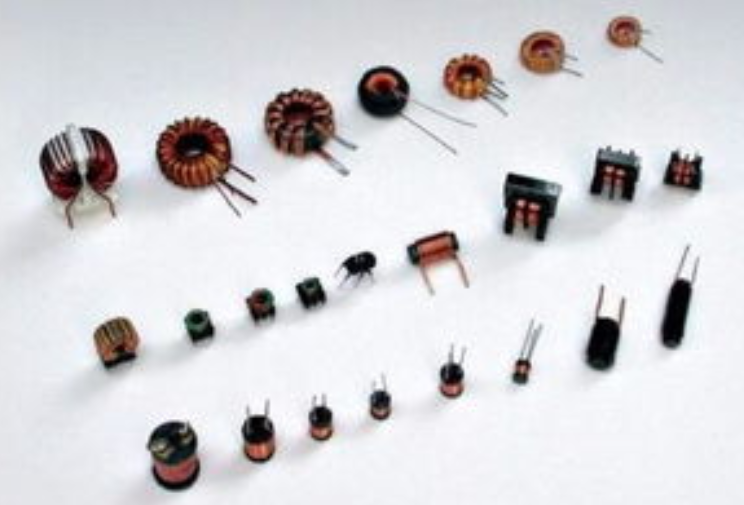

電感器一般由什么組成

        1.骨架一般是指用于纏繞線圈的支架。一些體積較大的固定電感器或可調電感器(如振蕩線圈、扼流圈等)大多用漆包線(或紗包線)纏繞在骨架周圍,然后將磁芯或銅芯、鐵芯等安裝到骨架的內腔中,以提高其電感。骨架通常由塑料、電木和陶瓷制成,并可根據實際需要制成不同的形狀。小型電感器(如彩色電感器)通常不使用骨架,而是直接將漆包線纏繞在磁芯上。空心電感(也稱為剝離線圈或空心線圈,主要用于高頻電路)不需要磁芯、框架和屏蔽罩。相反它被包裹在模具上,然后從模具中取出,并在線圈之間劃出一定的距離。

        2.繞組繞組是指具有特定功能的一組線圈,是電感器的基本部件。繞組可分為單層和多層。單層繞組有兩種形式:密繞(導線一根接一根地纏繞)和間繞(每圈導線間隔一定距離);多層繞組有很多種,分層平繞、亂繞、蜂房式繞法等多種。

        3.磁芯和磁棒 磁芯和磁棒一般由鎳鋅鐵氧體或錳鋅鐵氧等材料制成。它們有“工”形、柱形、帽形、“E”形、罐形和其他形狀。

        4.鐵芯材料主要包括硅鋼片和坡莫合金,其形狀多為“E”型。

        5.為了防止某些電感器產生的磁場影響其他電路和部件的正常工作,在屏蔽罩上增加了金屬屏蔽罩(如半導體收音機的振蕩線圈)。使用屏蔽電感器將增加線圈損耗并降低Q值。

        6.包裝材料纏繞一些電感器(如色標電感器、色環電感器等)后,線圈和磁芯用包裝材料密封。包裝材料應為塑料或環氧樹脂。
